西门子SCL语句

打开博图，添加新设备，这里我们以西门子1500PLC为例，

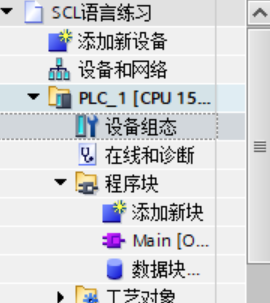

创建好我们需要plc的型号后，进入组态，点击设备组态，

去

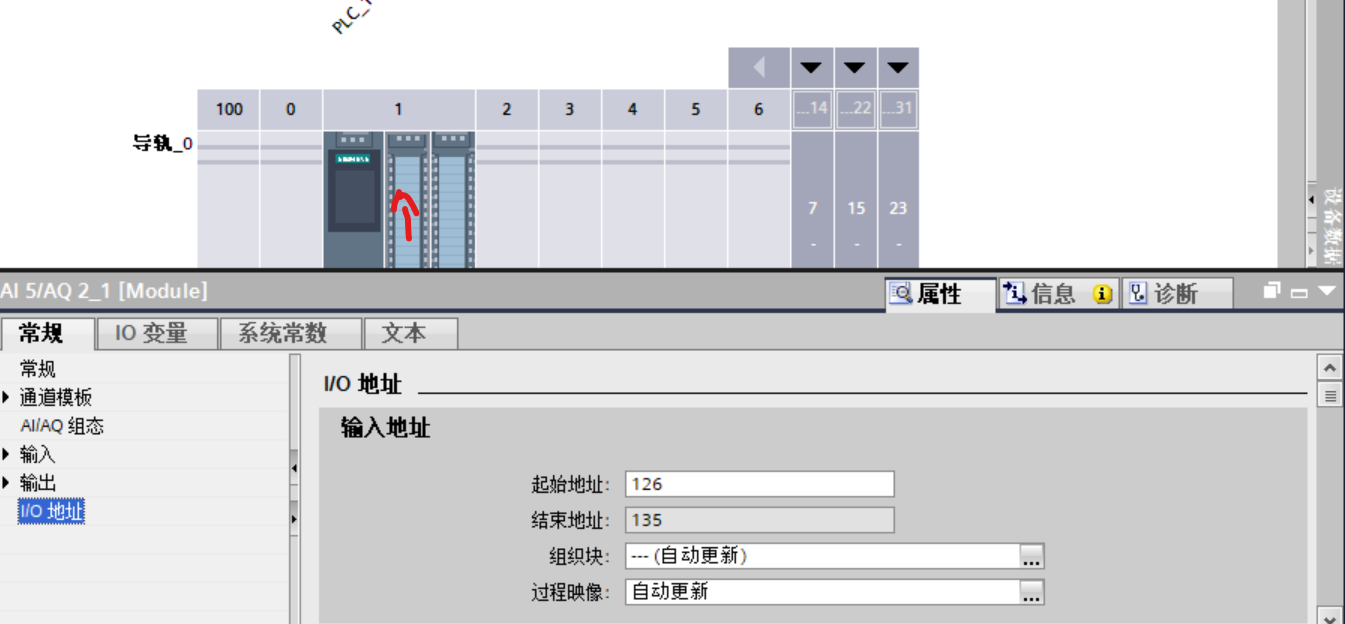

双击PLC I/O面板个其中一个，进入配置页面，将起始地址改为126，结束地址改为135，这里就是模拟量的地址改变。

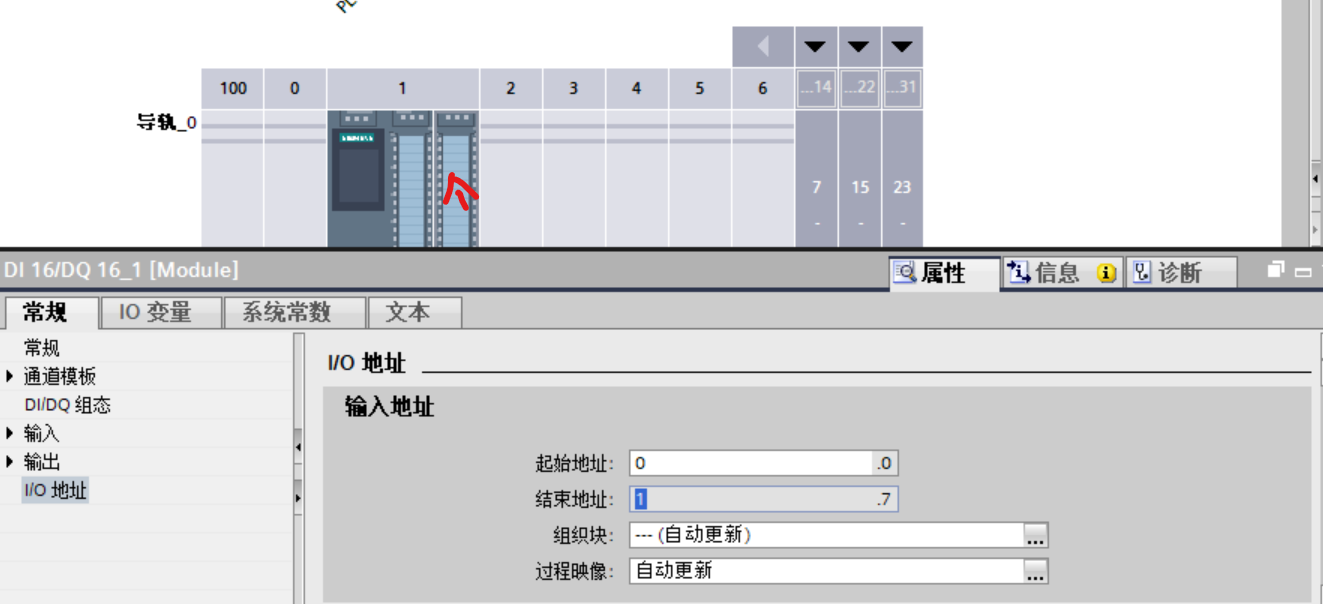

再双击点开另一个面板，将这里的起始地址改为0，结束地址为1，这里更改就是为了将plc的实际输出地址改为0起，这样方便我们对应PLC的实际地址。

简单的组态后，就可以开始我们的SCL语句的学习，SCL语句，在处理运算时有着很好的能力，可以很方便的让我们进行运算。

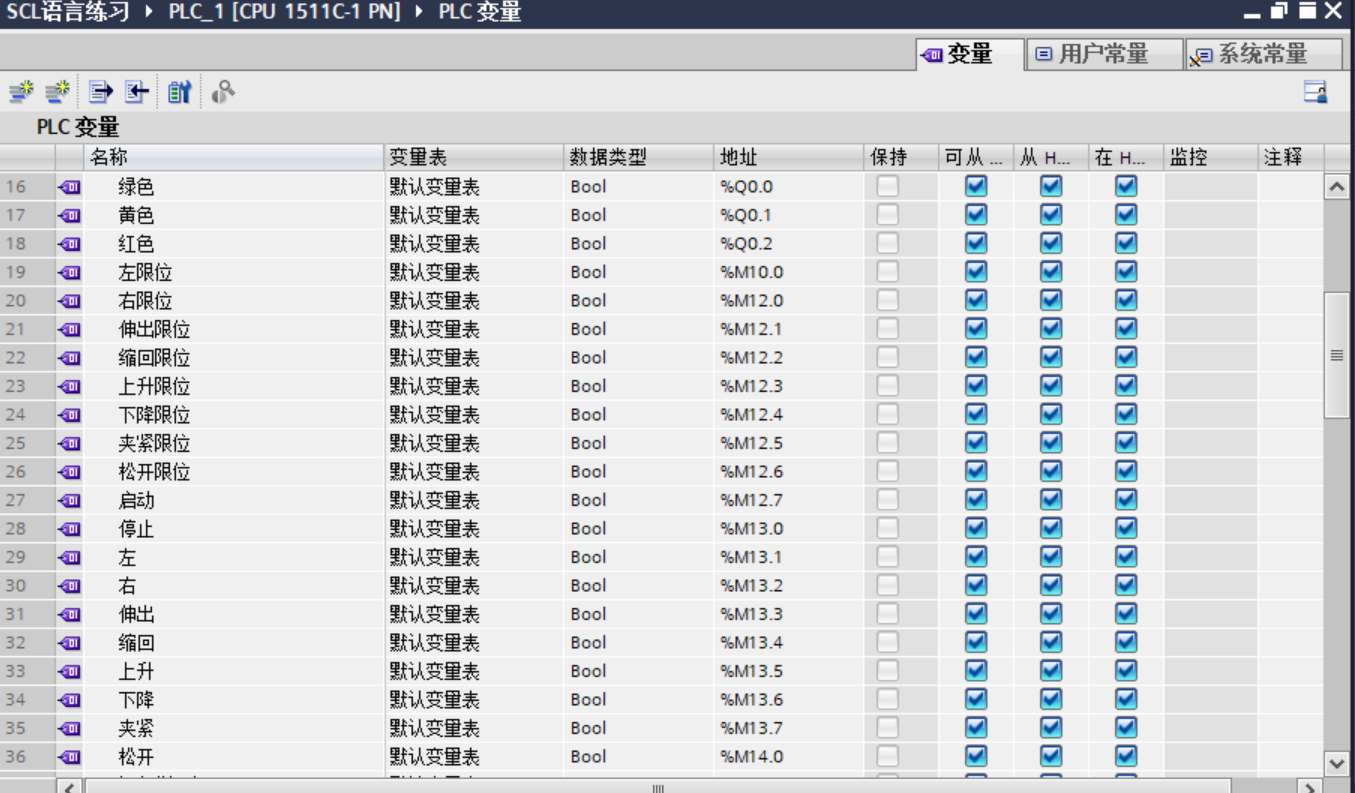

创建PLC变量表

在我们写plc程序的过程中，我们需要养成一个好习惯，如果变量很多，需要用到的IO点很多那我们就必须要提前在plc变量表中建立好变量，这样我们在调用时就不会出现忘记或者变量不清晰的问题。变量表也能帮助我们理清思路。所以提前创建好plc变量表还是很有必要的。

创建SCL语句块

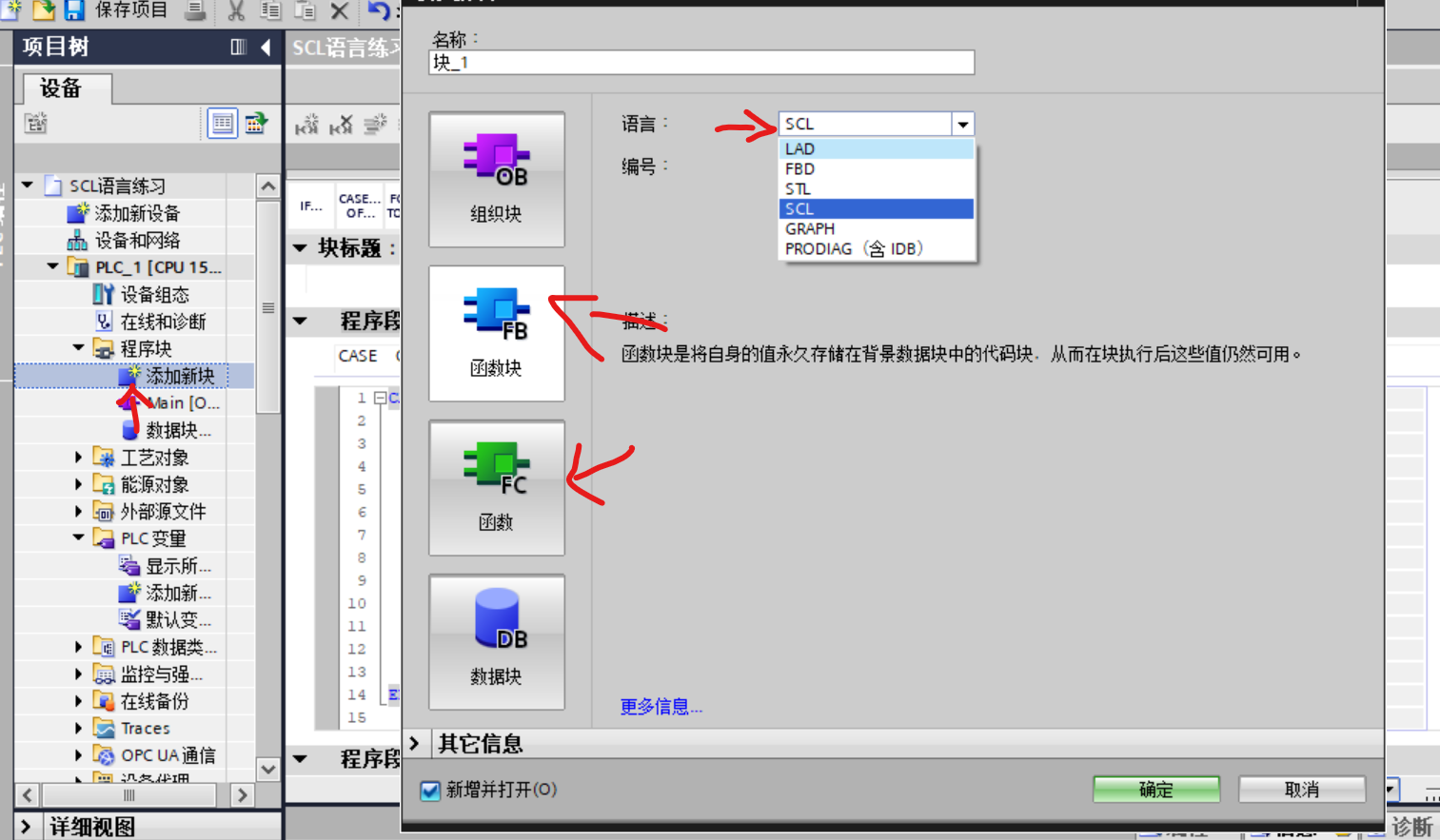

然后我们就可以点开Main主程序，我们也可以添加新的一个FC块，或者FB块都可以，当然了也可以选择不单另创建，我们也可以在主程序中创建。

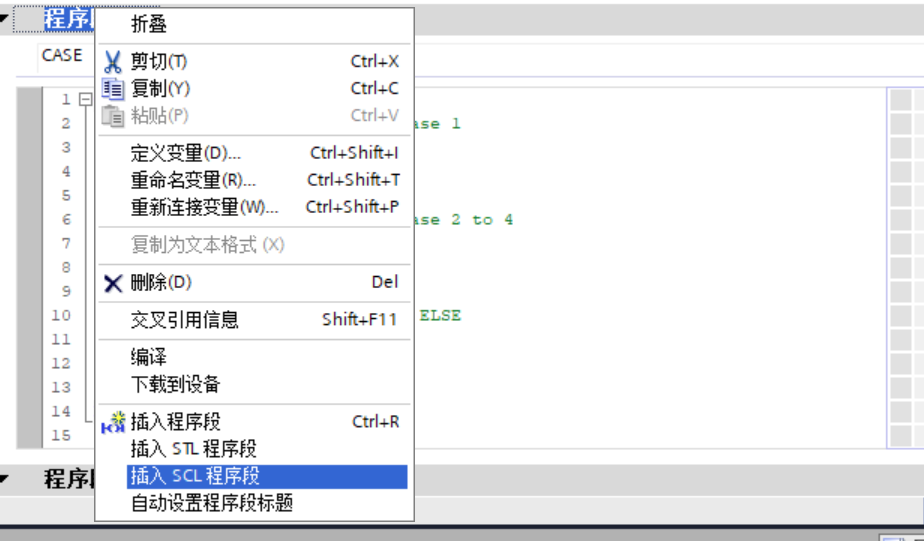

右击程序段，在弹出的页面下方选择插入SCL程序段。这样直接就会生成一个程序块。
